[计算机组成原理 P1147] 某 16 位计算机中，带符号整数用补码表示，数据 Cache 和指令 Cache 分离。题 6表给出

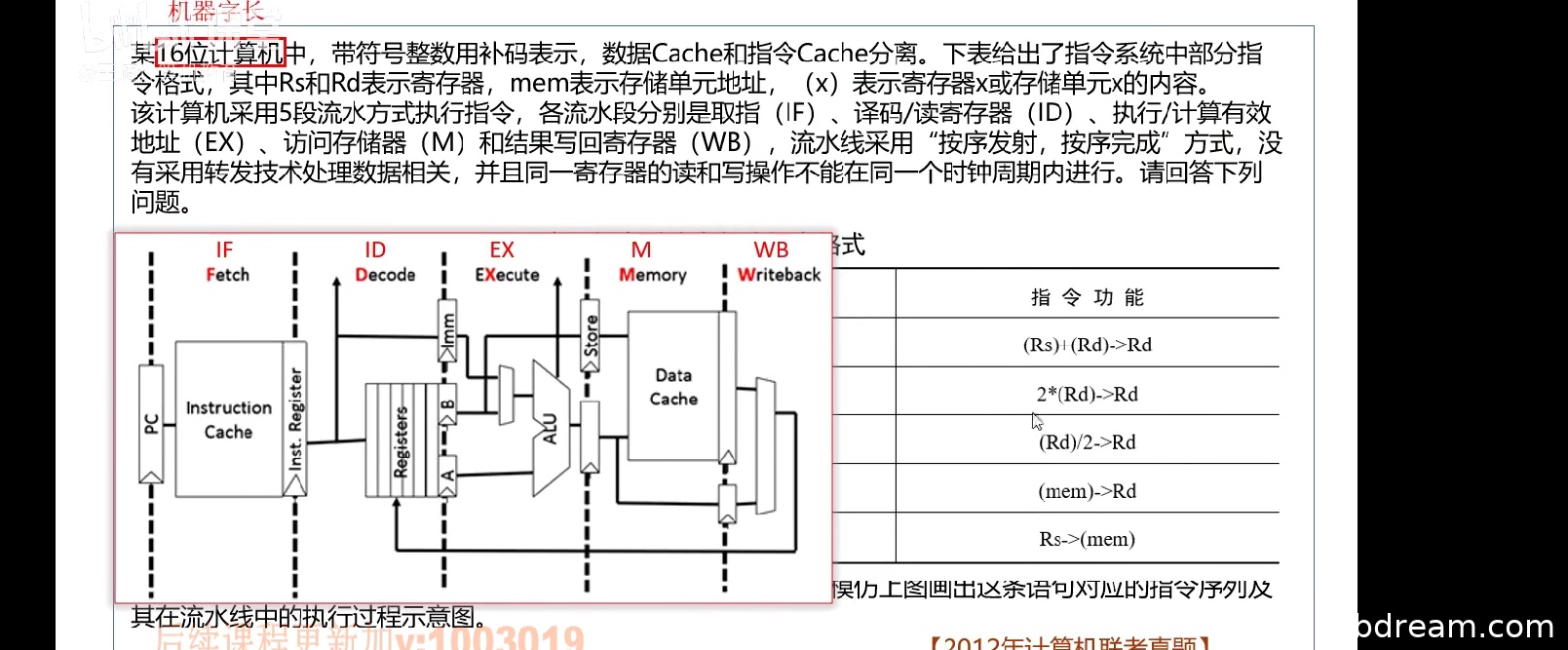

某 16 位计算机中，带符号整数用补码表示，数据 Cache 和指令 Cache 分离。题 6表给出了指令系统中部分指令格式，其中 Rs 和 Rd 表示寄存器，mem 表示存储单元地址，（x）表示寄存器 x 或存储单元 x 的内容。

该计算机采用 5 段流水方式执行指令，各流水段分别是取指（IF）、译码/读寄存器（ID）、执行/计算有效地址（EX）、访问存储器（M）和结果写回寄存器（WB），流水线采用“按序发射，按序完成”方式，没有采用转发技术处理数据相关，并且同一个寄存器的读和写操作不能在同一个时钟周期内进行。请回答下列问题：

1）若 int 型变量 x 的值为-513，存放在寄存器 R1 中，则执行指令“SHL R1”后，R1 的内容是多少？（用十六进制表示）

2）若某个时间段中，有连续的 4 条指令进入流水线，在其执行过程中没有发生任何阻塞，则执行这 4 条指令所需的时钟周期数为多少？

3）若高级语言程序中某赋值语句为 x=a+b，x、a 和 b 均为 int 型变量，它们的存储单元地址分别表示为[x]、[a]和[b]。该语句对应的指令序列及其在指令流水线中的执行过程如下图所示。

则这 4 条指令执行过程中，I3 的 ID 段和 I4 的 IF 段被阻塞的原因各是什么？
